Une goulotte avec prise intégrée désigne un profilé PVC mural dans lequel des prises, interrupteurs ou modules de communication se clipsent directement sur le cadre du profil, sans boîte d’encastrement. Le choix de la section de cette goulotte ne dépend pas uniquement du nombre de câbles à faire passer : il repose d’abord sur la compatibilité mécanique entre le module prise et le profil.
Compatibilité prise-goulotte : le critère que la section seule ne résout pas
La plupart des guides se concentrent sur la quantité de fils pour déterminer la section d’une goulotte. Cette approche est incomplète dès qu’on ajoute des prises intégrées.
A lire également : Densité ferme ou moelleuse : quelle densité pour un canapé équilibré ?
Un module prise appareillable se clipse dans un cadre solidaire du profil de la goulotte grâce à des éclipses dédiées. Toutes les prises ne s’adaptent pas à toutes les sections. Avant de choisir un profil, trois vérifications s’imposent :
- La référence exacte de la goulotte et sa compatibilité avec la gamme d’appareillage du fabricant (Legrand, Hager, Schneider) – les éclipses ne sont pas interchangeables d’une marque à l’autre.
- La profondeur utile du profil, qui doit accueillir le mécanisme de la prise sans comprimer les câbles déjà en place.
- La présence de clips adaptés sur le module prise, car un cadre prévu pour une section de 90×50 mm ne se monte pas sur un profil de 60×40 mm, même si le volume de câbles le permettrait.
Conséquence directe : pour une goulotte murale avec prises intégrées, on choisit d’abord le système d’appareillage, puis on en déduit la section compatible. L’inverse (choisir la section puis chercher des prises) mène souvent à des incompatibilités.
A lire en complément : Machine à laver symbole lavage main ou laine : que choisir pour vos vêtements fragiles ?

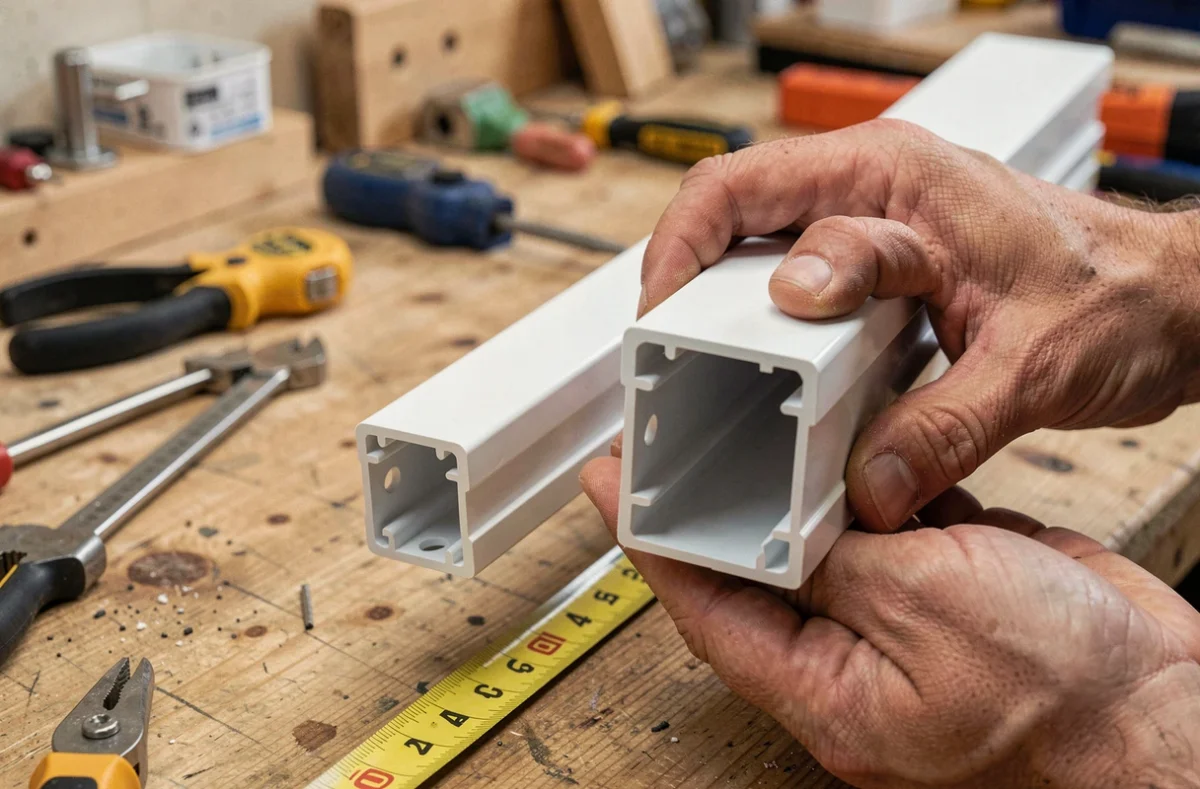

Sections courantes de goulotte avec prise intégrée et leurs usages
Les fabricants proposent des profils dont la largeur et la hauteur déterminent à la fois la capacité en câbles et le type de modules acceptés. Voici les cas de figure les plus fréquents.
Petites sections : 40×16 mm à 60×40 mm
Ces profils conviennent pour un circuit simple, typiquement une alimentation vers une ou deux prises dans une pièce où le nombre de câbles reste limité. La profondeur réduite limite le choix d’appareillage : seuls les modules extra-plats s’y intègrent.
Usage typique : prolonger un circuit existant dans une chambre ou un couloir, avec une prise en bout de parcours.
Sections intermédiaires : 90×50 mm à 110×50 mm
C’est la plage la plus utilisée pour les goulottes avec prises intégrées en résidentiel. La profondeur de 50 mm accepte la majorité des mécanismes de prises standards, y compris les prises avec terre à éclipses et les modules RJ45 pour le réseau.
Ces profils disposent souvent de deux compartiments séparés par une cloison. Cette séparation permet de respecter une règle fondamentale : isoler les courants forts (alimentation électrique) des courants faibles (réseau, téléphone, antenne TV).
Grandes sections : 150×50 mm et au-delà
On entre ici dans le domaine de la Goulotte Technique de Logement (GTL), obligatoire en construction neuve et en rénovation lourde. La GTL accueille le tableau électrique, le coffret de communication, et assure le départ de tous les circuits du logement.
Elle n’est pas à proprement parler une goulotte « avec prise intégrée » au sens classique, mais elle accepte des plastrons modulaires pour organiser les départs de câbles. Son dimensionnement obéit à la norme NF C 15-100.
Séparation courants forts et courants faibles dans une goulotte appareillable
Dès qu’une goulotte accueille à la fois un circuit d’alimentation et un câble réseau ou téléphonique, la présence d’une cloison de séparation n’est pas un confort, c’est une exigence normative.
Les câbles courants forts et courants faibles ne doivent jamais cheminer dans le même compartiment. Cette règle, issue de la norme NF C 15-100, vise à éviter les perturbations électromagnétiques qui dégraderaient le signal des câbles de données.
En pratique, cela signifie que si vous prévoyez d’intégrer à la fois des prises électriques et des prises RJ45, une goulotte mono-compartiment est exclue, quelle que soit sa section. Il faut opter pour un profil à deux ou trois compartiments, ce qui oriente vers des sections d’au moins 90×50 mm.
Goulotte PVC avec prise intégrée en salle de bain : volumes et restrictions
L’installation électrique en salle de bain suit un zonage strict défini par la norme NF C 15-100. Ce zonage (volumes 0, 1, 2 et hors volume) détermine où et quel type d’appareillage peut être installé.
Une goulotte avec prise intégrée ne peut être posée que hors volume ou en volume 2, à plus de 60 cm de la baignoire ou du receveur de douche. Dans le volume 2, seuls les appareils de classe II et les prises alimentées par un transformateur de séparation sont autorisés.
Le choix de la section dans cette pièce dépend moins du nombre de câbles que de l’emplacement disponible hors des volumes protégés. Une section compacte (60×40 mm) suffit souvent, car on n’y installe qu’une ou deux prises pour rasoir ou sèche-cheveux.
Open space et bureaux : goulotte modulaire pour plusieurs postes de travail
Dans un contexte professionnel, la goulotte avec prise intégrée change d’échelle. Un open space nécessite des alimentations électriques et réseau à chaque poste, avec une densité de prises bien supérieure à celle d’un logement.
Les systèmes de goulottes modulaires permettent d’aligner des blocs de prises (deux prises électriques + une prise RJ45 par poste, par exemple) sur un profil continu fixé en bas de mur ou en pied de cloison. Les sections utilisées dépassent généralement 120×50 mm pour absorber le volume de câbles et offrir un nombre suffisant de compartiments.
L’avantage principal de ce système en bureau est son évolutivité : ajouter un poste revient à clipser un nouveau module sur le profil, sans intervention lourde. La goulotte reste accessible en soulevant le capot, ce qui facilite la maintenance et les réaménagements.
Le choix de la section d’une goulotte avec prise intégrée se résume rarement à une question de volume de câbles. La compatibilité mécanique avec les modules appareillables, le nombre de compartiments pour séparer courants forts et faibles, et les contraintes réglementaires de la pièce d’installation pèsent autant, sinon plus, dans la décision. Vérifier la référence exacte du profil et de la gamme d’appareillage avant toute commande évite les mauvaises surprises à la pose.
