On branche un appareil, on touche un robinet, et on prend une châtaigne. Dans la plupart des cas, le problème vient d’une mise à la terre absente ou défaillante. Tester la terre de son installation électrique n’est pas une simple formalité : c’est la condition pour que les dispositifs différentiels puissent couper le courant en cas de défaut.
La norme NFC 15-100 fixe les exigences, mais sur le terrain, la mesure de la résistance de terre reste un point souvent négligé lors des rénovations.
A lire aussi : Pied en fonte pour radiateur : astuces de pose pour une parfaite stabilité
Mesurer la résistance de terre avec un telluromètre : protocole terrain

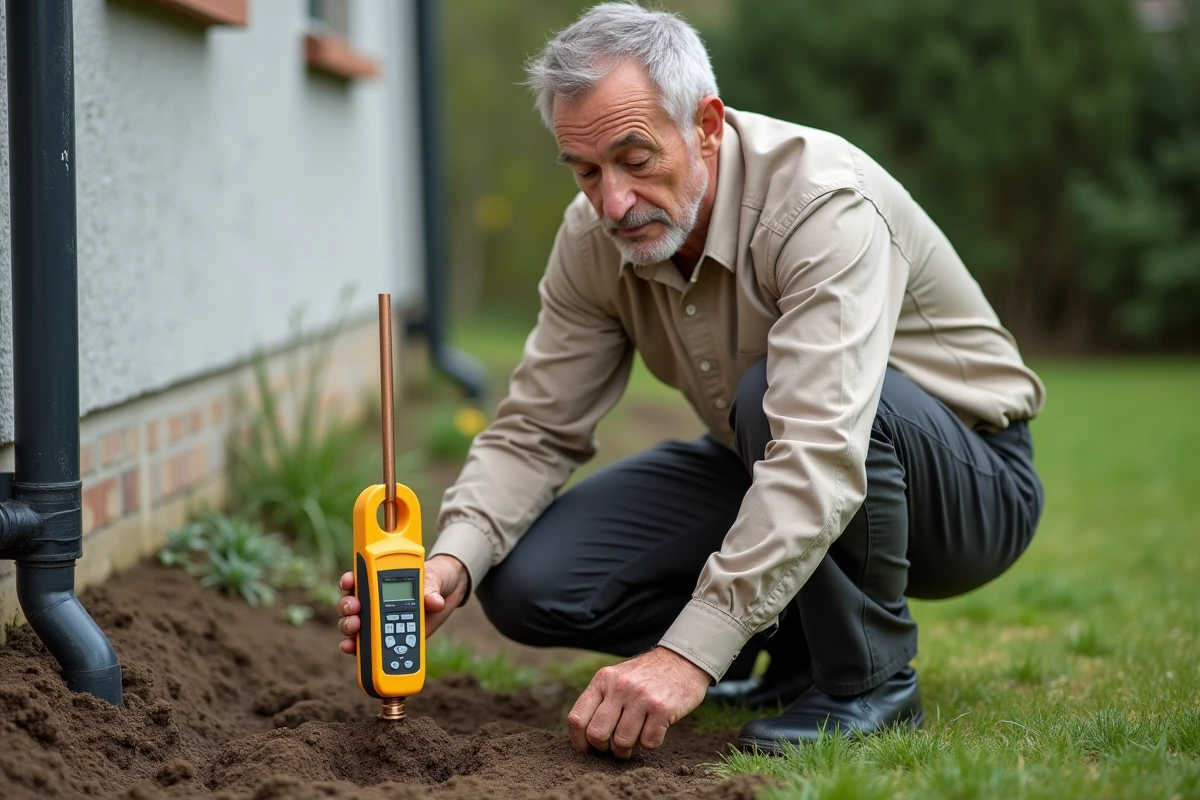

On ne teste pas la terre avec un simple multimètre. L’appareil de référence, c’est le telluromètre. Il envoie un courant alternatif entre le piquet de terre de l’installation et deux piquets auxiliaires plantés dans le sol, puis calcule la résistance à partir de la tension mesurée.
Le protocole classique repose sur la méthode des 62 %. On plante un premier piquet auxiliaire (sonde de courant) à une vingtaine de mètres du piquet de terre, et un second piquet (sonde de tension) à environ 62 % de cette distance. Cette disposition limite l’influence des zones de chevauchement de potentiel et donne une valeur fiable.
Lire également : Portée et capacité des 1000 lumens : une analyse en profondeur
Les pièges fréquents sur chantier
Un sol très sec en été peut faire grimper la résistance de terre de façon significative par rapport à une mesure hivernale. Les retours varient sur ce point, mais on constate régulièrement des écarts du simple au double entre deux saisons sur un même terrain argileux.
Planter les piquets auxiliaires dans une zone bétonnée ou sur un sol caillouteux fausse la mesure. On cherche un sol naturel, humide si possible, sans canalisations métalliques à proximité qui pourraient créer des chemins de courant parasites.
Valeur de résistance de terre : le seuil imposé par la NFC 15-100
La norme NFC 15-100 exige une résistance de terre inférieure à 100 ohms. Ce seuil garantit que le courant de défaut sera suffisant pour déclencher le dispositif différentiel dans un temps compatible avec la protection des personnes.
En pratique, une résistance de 100 ohms reste un maximum. Plus la valeur est basse, plus la protection est efficace. Sur un sol sableux ou rocheux, atteindre ce seuil peut demander des solutions complémentaires : ajout de piquets en parallèle, utilisation d’un conducteur en fond de tranchée, ou traitement du sol autour du piquet avec un mélange favorisant la conductivité.
Terre de fondation : la référence pour les constructions neuves
Depuis la révision d’août 2024 de la NFC 15-100, la mise à la terre des fondations par conducteur noyé dans le béton est la solution de référence pour les bâtiments neufs. Ce conducteur (généralement un feuillard en acier galvanisé ou un câble en cuivre nu) fait le tour des fondations et offre une surface de contact avec le sol bien supérieure à un simple piquet.
Cette terre de fondation sert de point de départ à la liaison équipotentielle principale. Elle doit être mesurée et sa continuité vérifiée avant la mise sous tension du bâtiment, lors du contrôle Consuel.
Continuité du conducteur de protection et liaison équipotentielle : les tests complémentaires
Mesurer la résistance de terre ne suffit pas. On doit aussi vérifier que le conducteur de protection relie chaque prise et chaque appareil au bornier de terre du tableau. Un fil vert-jaune présent mais mal serré, ou coupé dans une boîte de dérivation, rend la terre inopérante.

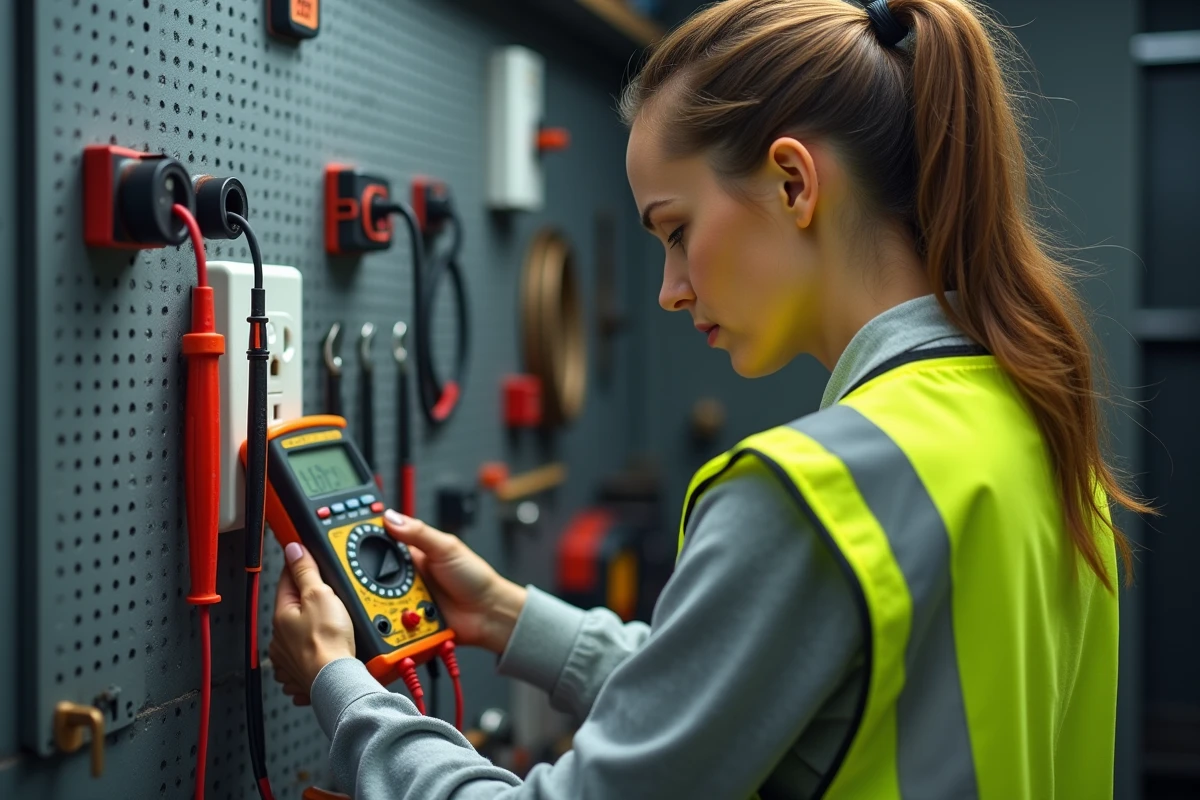

Pour ce test, on utilise un mesureur de continuité (ou un multimètre en mode résistance faible). On se place entre la borne de terre d’une prise murale et la barrette de terre du tableau. La résistance doit être très faible, de l’ordre de quelques ohms au maximum. Une valeur anormalement élevée signale un mauvais contact ou un conducteur endommagé.
- Vérifier chaque circuit individuellement, pas seulement une prise par pièce. Un défaut de continuité peut se situer sur un seul tronçon
- Contrôler les liaisons équipotentielles dans les salles d’eau : tuyauteries métalliques, huisseries, canalisations de chauffage doivent être reliées au conducteur de protection
- Inspecter physiquement la barrette de coupure de terre (accessible et démontable selon la norme) pour détecter toute oxydation ou desserrage
Test du différentiel 30 mA couplé à la terre : pourquoi l’un ne fonctionne pas sans l’autre
Un dispositif différentiel résiduel (DDR) 30 mA détecte un courant de fuite et coupe l’alimentation. Mais pour que ce courant de fuite existe et soit détectable, il faut un chemin de retour vers la terre. Sans terre ou avec une terre trop résistive, le courant de fuite passe par le corps de la personne en contact avec l’appareil défectueux, et le différentiel ne voit rien, ou pas assez vite.
La révision 2024 de la NFC 15-100 renforce l’exigence de DDR 30 mA de type A, AC et F sur un plus grand nombre de circuits. Lors d’un contrôle de conformité, on ne se contente plus de vérifier que le différentiel déclenche sur son bouton test. On mesure la résistance de terre et on vérifie le temps de déclenchement réel du DDR avec un testeur dédié.
Le test bouton vs le test instrumental
Le bouton « test » présent sur chaque DDR vérifie le mécanisme interne de coupure. Il ne dit rien sur la qualité de la terre ni sur le seuil réel de déclenchement. Un testeur de DDR (type Metrel, Chauvin Arnoux ou équivalent) injecte un courant calibré et mesure le temps de réponse. C’est ce test qui a une valeur normative.
- Appuyer sur le bouton test du DDR tous les mois pour vérifier le mécanisme (recommandation du fabricant)
- Faire mesurer la terre et tester les DDR par un professionnel ou avec un appareil adapté lors de toute modification de l’installation
- En rénovation, coupler systématiquement le remplacement du tableau avec une mesure de terre pour valider la cohérence de la protection
Rénovation et mise aux normes : quand la terre manque ou ne suffit plus
Dans les logements construits avant 1969, la mise à la terre n’était pas obligatoire. On trouve encore des installations sans aucun conducteur de protection, où les prises n’ont pas de broche de terre, ou une broche présente mais non raccordée. Mettre aux normes ce type d’installation implique de créer une terre depuis zéro.
La solution la plus courante en rénovation reste le piquet de terre enfoncé verticalement dans le sol, raccordé au tableau via un conducteur en cuivre isolé. Si la résistance obtenue dépasse le seuil, on ajoute un ou plusieurs piquets en parallèle pour réduire la résistance globale.
Dans un appartement ancien, la situation se complique : on dépend de la terre de l’immeuble, souvent gérée par la copropriété. Vérifier la valeur de cette terre commune et la continuité jusqu’à son propre tableau reste la première étape avant tout projet de rénovation électrique.
Le contrôle Consuel, obligatoire pour toute installation neuve ou rénovation lourde, inclut désormais une vérification systématique de la continuité des conducteurs de protection et de l’accessibilité de la barrette de terre. Négliger la terre, c’est s’exposer à un refus d’attestation de conformité, et surtout à un risque réel pour les occupants.
